自古以来中国人崇玉、尚玉、爱玉、藏玉的文化传统经久不衰，玉文化成为社会主导文化的重要组成部分，下面我们就聊一聊古玉的鉴定，古玉鉴定是一门需要对古代玉器进行深入研究和鉴别的学问。
（1）断新老
器物的钙化、沁色过渡应自然，并且深入肌理，沁色变化丰富多彩。短时间作假，绝对不会如此,沁色只会浅浅地附在表面或是顺着玉裂沁到缝隙里，颜色单一无变化。只要是宋代以前的玉器，几乎都会出现钙化，受沁现象。
（2）玉的钙化
盘玩时有钙化的地方会慢慢变回玉的本性，根据钙化的轻重，时间有长有短；玉器里的土沁色会逐渐变浅，但不会完全消失；白质的玉器会出现很淡的红褐色；盘玩中，生坑状态时表面看不见的沁色，会逐渐显现出来。完全变化后，玉器会变得通透,润泽。
（3）看反光
因为古玉是手工加工而成，由于用力不均，加工面会有很多细小的面组成，会凹凸不平，所以迎光看时，会有不同的反光。
（4）看包浆
古玉除了被腐蚀外，都会有包浆，玉表面发出很柔润的一种光泽.最重要的是，打孔及砣工中的包浆应该与外面的包浆一致，并且浑然一体。有的还会有局部的氧化突起同时存在。
（5）看裂纹

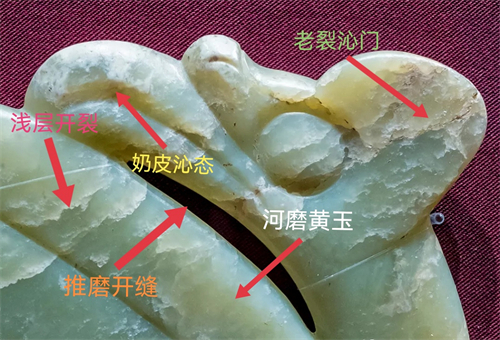

玉器都有自然的裂纹，这是由于玉器长期在地下，受地热、地湿等影响，张裂所致。也就是我们常说的“十玉九裂”。这也是出土玉器的一个明显的特性。

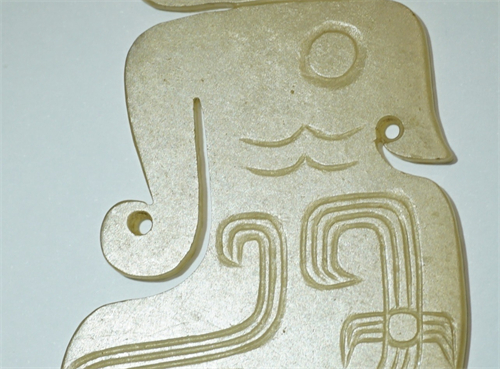

（6）看刀工
刀工、纹饰必须符合时代特征。古玉加工工艺是用砣具加工而成，由于用力不均，砣痕会出现中间粗、两端细，中间深、两端浅，跎沟深度高低不同等现象，并且砣工边缘很少出现崩口现象。
砣线拐弯时,会出现扫把状(或称羽毛状),这是因为砣具加工弯线时,无法连续,需要一砣一砣接起来,所以出现这种现象.有的玉器看不见这种现象,那是由于经砣子初加工后,又重复打磨的原因。
（7）闻气味
出土玉器，放到嘴边轻轻呼气或是用温开水浸泡一会，放到鼻子上闻，会闻到一股浓浓的土香，并且这种气味每次实验，生坑的玉器都会存在。反之，会有一股刺鼻的酸味或是臭哄哄的异味。
（8）温度法
把玉器放进80°C左右的温水中，钙化的，会从裂缝中连续不断的冒出细小的气泡。因为钙化后，改变了内部分子结构，变的疏松会吸水，没有钙化部分不会出现此现象。
（9）湿度法
盘玩中的器物，见到汗液或是水后会有一层灰皮出现。出灰现象还要根据坑口环境的干湿,酸碱度,坑内物质等对玉器锓蚀的程度而定。
（10）沾水法
放进水中或是沾上水，用水捏搓会感觉到有一种粘粘的感觉。并且每次都会如此，直到盘玩通透。放到水中浸泡,玉表会析出一层粘粘的物质,即所谓的出浆。
（11）PH测试
用PH值试纸测试，基本会成中性，极少出现弱碱性。具体还要根据当地土壤酸碱度决定。
（12）阴阳面
出土玉器都有阴阳面，因为受地湿、地温、矿物质等的影响，阳面变化较阴面变化小，也就是钙化、沁色、腐蚀等比阴面差。
2024年1月9日 下午1:39 1F

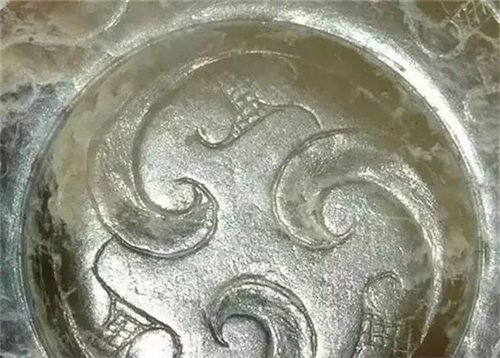

工艺痕迹鉴定
1.工具、方法：用10～50倍放大镜，观察抛光痕迹。
2.适用范围：新石器时代至清代古玉。
3.局限性：对腐蚀严重、脱皮、玉器钙化严重成粉状者不能鉴定。
谈古玉工艺，具体是指古玉加工工艺：一是剖片，二是细加工，三是抛光。其方法无外有两大形式：其一为清以前至新石器时代的古代手工及半自动化砣机工艺；其二为近代电动砣具工艺及滚桶摇光抛光工艺。
新石器时代晚期，已发明手动砣具，抛光用解玉砂、兽皮、棉、麻布轮砣等。钻孔特点多为喇叭状，长孔多为对钻而成，孔为中细，两端大，孔壁可见粗细不等的螺旋纹，且表面光滑。
而机械孔壁则较规整，会留有细密均等的螺旋纹，而且不够光滑，孔口边缘也可发现硼碴。观察穿孔特点，是鉴定新石器玉器的重要方法。
战国铁器发明以后，玉器穿孔则较规整，但孔壁螺旋纹不如机械孔壁螺旋纹细密均等，孔口、线条边缘会出现硼碴。
新石器时代与商周之时，抛光多用兽皮醮解玉砂等为之，10倍或20倍放大镜下可观察到粗细不匀、方向不一的细凹线，间或也有杂乱无章的细凹线，并有层次感，区别于机械抛光或仿照古法抛光的细密均等的、较为平行的细凹线。
还有，精品玉器清根及地子大多平整、匀净，干净利落，重要的是垂直砣痕不能太过，若使用电动砣具，一般可发现垂直砣过的凹陷痕迹。分析这种工艺的特点是鉴定古玉真伪的极其重要的方法之一，在鉴定方面起主导作用。需强调一点：必须用放大镜才能观察鉴定。
2024年1月9日 下午3:09 2F
氧化鉴定
1.工具、方法：10～50倍放大镜，强光手电。观察平面氧化透光照射。
2.适用范围：新石器时代至清代出土古玉。
3.局限性：近代传世品，未受氧化古玉。

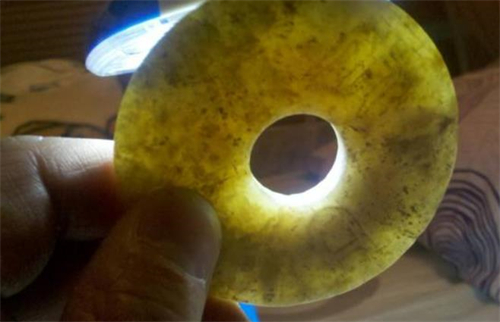

这也是鉴定古玉极为重要的方法之一。氧化是指玉石在各种自然环境下与空气、水及其他物质所产生的化学变化。氧化有两种现象：一是钙化成程度轻重不一的“鸡骨”现象；二是氧化严重成粉状。
从矿物学角度上看玉器，质地致密程度是不同的，也夹杂含有一些其他物质。在长时间的化学作用下质地弱的部分，特别是玉器表面，氧化后可出现不同程度的腐蚀形成的小孔洞，氧化情况较重时，通常在玉器表面钙化形成白斑，但自然地覆盖在玉器局部或全部，有层次感，深浅不一，程度轻的，表面仍有光泽，严重的则腐蚀成粉末。
要知道玉薄弱部位通常氧化较重，可火烧假玉器却不这样。
用火烧手法的仿氧化古玉，通常表面为薄薄的一层粉状，没有深度、层次感，强光灯照射下玉质纯净、透明，氧化层非常薄。
自然氧化深度有轻有重，通常尖角、边棱部位较重，氧化重的，灯光照射不透。但也有用含有类似氧化白色的玉石做成的伪古玉，值得注意。而且伪造鸡骨白的白斑点在放大镜下观察呈凹陷形。
运用此种鉴定方法需注意的是，有个别作伪者利用天然氧化成的玉料做成器，这需从加工痕迹上看氧化是否具有普遍性。
2024年1月9日 下午7:29 3F

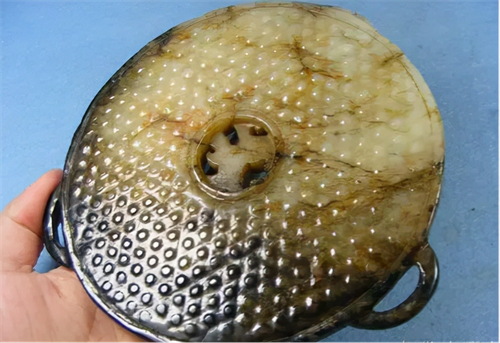

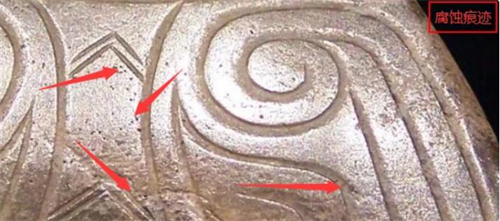

腐蚀鉴定
1.工具、方法：10～50倍放大镜，强光手电。观察特征。
2.适用范围：受腐蚀的出土古玉。
3.局限性：没有腐蚀现象的古玉，传世品。
多数玉器长时期埋在各种土壤中都会有腐蚀的现象出现，特别是酸性土壤对玉器破坏较重，玉质较软的，氧化严重的玉器受腐蚀最重。其特点通常是出现蚀孔、蚀斑现象，有的蚀孔口小腹大，在放大镜下可观察到孔内经化学变化而形成的闪亮结晶体，这一点是目前任何方法都不能伪造的。
通常氧化较重则腐蚀越重，目前用酸类物质腐蚀伪造而成的玉器，其表面通常呈大面积凸凹不平的腐蚀，蚀孔、蚀斑明显，可以说砣工化尽，这样处理的玉器，其蚀孔常常是外大里小，无结晶体，呈斑驳状。
这里需指出的是，有很多人利用自然腐蚀严重的玉石料加工成伪古玉，这种伪古玉的特点是通常腐蚀严重，加工痕迹处无氧化现象。
2024年1月9日 下午7:56 4F

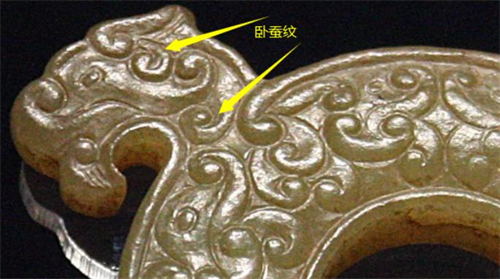

艺术水平鉴定
1.工具、方法：肉眼观察，与真器对比研究。
2.适用范围：一切具有艺术性的玉器。
3.局限性：器型极为简单或严重腐蚀、残件。
艺术性是最难仿制的因素。在中国玉器制作工艺史上，每个时期玉器都有鲜明特点，不同时期有不同的艺术风格。而且，每个时期既有成熟的艺术，又有不成熟或成长中的艺术。
熟悉各个时代、各个地区的玉器工艺水平是鉴定古玉的先决条件。这就要求我们不仅要看一些玉器理论书籍，而且还要多看玉器图录及博物馆、收藏家的实物资料。
另外，还要从历史的角度去思考，列宁说：“对任何一个历史问题的研究判断、结论，都必须把这个问题放在当时的具体历史条件和社会文化中去考察。”技术水平不等于艺术水平，有时技术水平达到了，艺术水准却达不到。
2024年1月9日 下午8:10 5F
化学鉴定
1.工具、方法：食醋、丙酮。把玉器局部烧煮，丙酮刷洗。
2.适用范围：氧化古玉，仿氧化古玉。
3.局限性：无氧化现象古玉。
此种鉴定方法主要针对伪造氧化严重的鸡骨白，以及泛白、白斑现象。食醋是针对一般用石灰、火及其他方法烧制呈白化现象的伪古玉。
方法是先把醋烧开，将伪古玉局部浸煮1～3分钟，拿出之后用水清洗白色粉末，如果能清洗掉，水呈白浆状，氧化薄的部位可露出玉质，则真假立断。因为这种方法对真氧化白斑是清洗不掉的。
2024年1月9日 下午8:16 6F

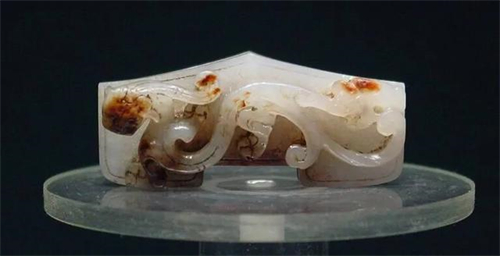

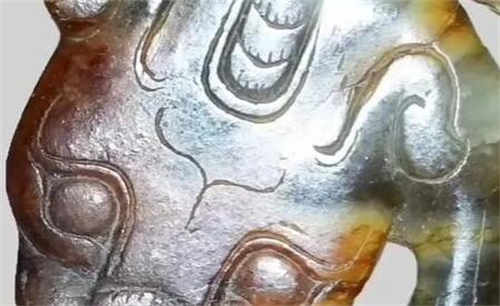

沁色鉴定
1.工具、方法：10～50倍放大镜，强光手电。观察解理、沁入深浅，照射玉器观察颜色，沁入部位。
2.适用范围：出土受沁玉器。
3.局限性：传世古玉或无沁古玉。
沁色鉴定重在学习理解古玉长时间在各种存放环境下与所接触的器物所产生的颜色变化，这是另一种物质分子渗入玉器局部或内部产生的颜色，实则是物理现象，是自然色变，我们通常叫“沁色”。
如古玉存放于红色漆器内，可能受红色沁，放于黑漆器中则可能产生黑色沁，在黄土内埋藏，则可能产生黄褐色沁。在强白灯光下观察，沁色通常是在玉的接触部位薄弱或自然解理、绺等部位产生，然后沿解理或裂隙部分扩大渗透，严重的可浸透全器，称作“满浸(沁)”，盘玩之后会变色，颜色鲜艳，大多沁色颜色会由灰白变红。
重要一点是，通常情况下，真品沁色比较单一，颜色较暗，所以鉴定时当看到较乱的沁色和鲜艳沁色就值得怀疑了。
真品即使玉有解理、裂隙，但不是接触部位，不一定有沁色。采用化学或物理方法仿造沁色通常为满沁。也有局部沁，特点是沁色较多，并不一定在玉的薄弱或裂隙处，在强白灯光下观察可知。
有人用高科技手段沿玉解理或绺处进行激光伪造沁色，需知晓真沁大多数有由深到浅的过渡色。还有一点就是，玉的存放环境干燥或玉质致密这两种情况下亦可以无沁。
2024年1月9日 下午8:21 7F
凝结物鉴定
1.工具、方法：10～50倍放大镜，观察不同位置；牙签，用以刮划附着物。
2.适用范围：未经清洗的出土古玉。
3.局限性：近代长期在封闭环境保存的、清洗过重的伪古玉。
此法也称包浆鉴定。包浆通常是指玉在各种环境中，由其他物质在玉器表面粘附形成的一种物质，主要有三种形式——
一是土壤中可溶性矿物凝结物；
二是玉器表面粘附的墓土或腐烂杂物；
三是传世品上的污垢。
这几种物质都很微妙，颜色不一，通常是靠对实物多年观察的经验得出判断。出土品的包浆有一种是凝结在玉器表面的物质，这种物质在放大镜下观察也呈斑驳状，有的是矿物质熔化后形成的，有一些是透明状，有的则是半透明的，有的则是墓土。
无论哪一种，都十分自然，凝结较实，并伴有墓葬气味，这种气味有的即使经过刷洗也仍然存有，这也是气味辨伪的一个重要方法。假器就不是这样，包浆松散，无墓葬味，无透明矿物质，即使有泥土包浆坚固的，也是胶一类物质所为，一烧、一洗即知。
现在流行一种把新玉用细铁丝缠住，放入土中数月或数年后取出，使红褐土锈固结在玉上以冒充古玉的作伪手段。但实则古玉很少与铁一类物质共同存放、埋葬，只有玉剑具是如此。这样的伪品有的竟然在一些拍卖会上出现，在玉器上可以很明显地看出用铁丝缠过的痕迹，真是不可思议。
2024年1月9日 下午8:29 8F
气味鉴定
1.工具、方法：湿水。可用水点湿玉器，嗅其气味。
2.适用范围：出土古玉。
3.局限性：传世品，出土之后刷洗时间较长者。
此种方法较不易掌握，因玉器埋藏环境的不同，气味也不同，大多有墓葬味、土腥味，还有传世品特有的气味。
玉器的气味一般在新近出土时最为浓烈，要熟悉这种气味最好的办法是多嗅老窑陶瓷，特别是新近出土的陶瓷的气味，尤以战国、汉代陶器为重要，它们的气味与同墓出土的玉器相同或相似。
此种方法仅限于新近出土或近期出土的玉器，对于鉴别那些伪造出土古玉特别灵验，它们不仅没有墓葬气味，相反有种刺鼻的化学气味或单纯的土味。
此种方法要求我们多实践、多对比，才有所收获。但有一点需注意的是，带有泥土杂物的玉器，不论出土早晚，必须有墓葬味，用水一浸或呵气其味更大，反之，无味则必假。
